臭氧发生器-富氧源1.0kg臭氧系统

一、公司简介

河北冠宇环保设备股份有限公司是一家专注于臭氧消毒技术研发与应用的环保科技企业。公司拥有18项技术专利，是臭氧消毒设备、紫外线设备及相关工程服务的专业生产商和总承包商，业务覆盖市政供水、泳池水处理、工业废水、黑臭水体、河道治理、养殖水体、景观水、食品饮料、工业空间消杀、生活空间消杀等多个领域，致力于为全球客户提供高效、安全的消毒解决方案。

二、设备总体描述

1臭氧系统设备组成

本套臭氧系统由1套富氧源1.0kg/h臭氧发生器组成，配置气源处理系统1套及制氧机1套。

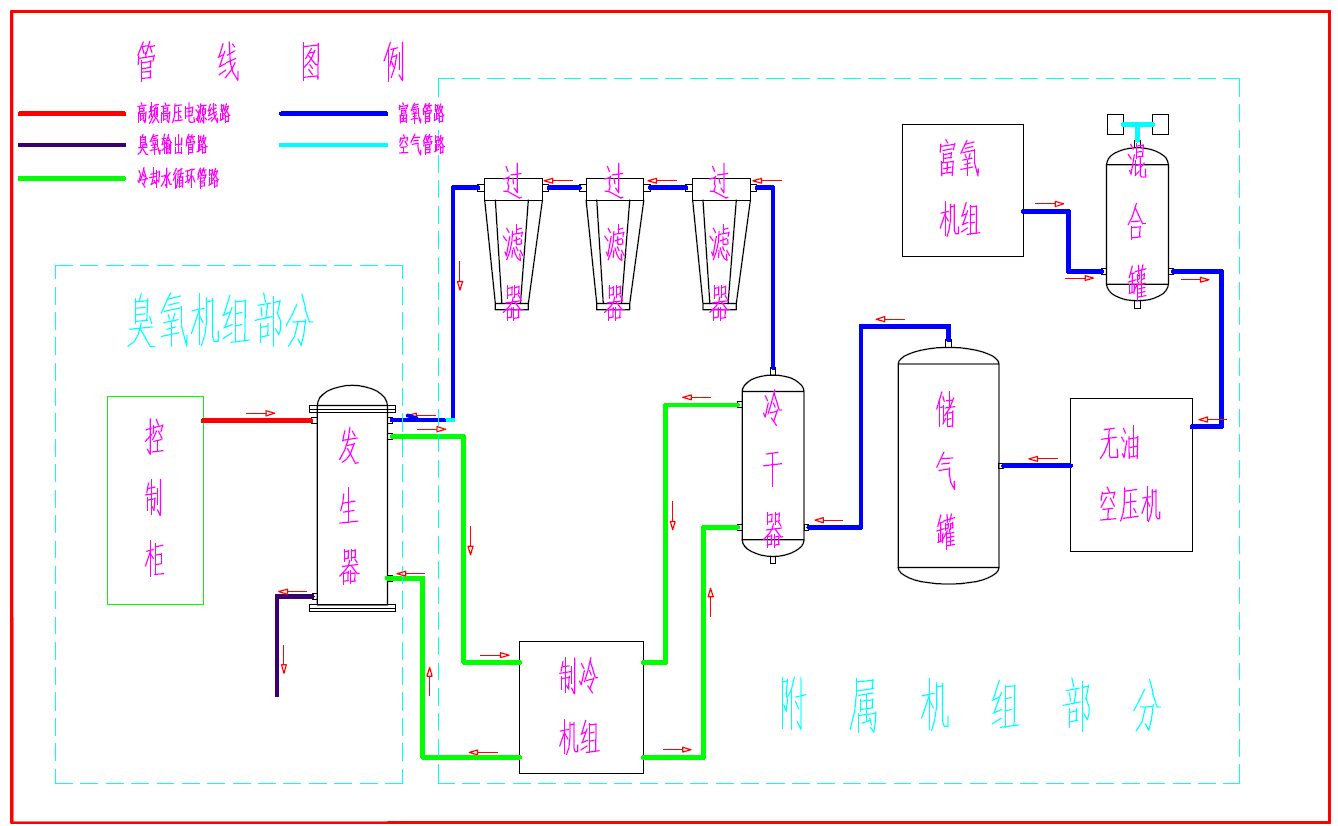

2系统流程说明

空气经富氧机组通过分子筛产生高浓度纯氧气，经混合罐与空气混合去除大于1微米的尘埃粒子后，经无油空压机压缩后，进入储气罐缓亚，由制冷机组进行降温处理后经三级过滤器去除大于0.01微米的尘埃粒子成为合格的原料气源。

合格的气源进入臭氧发生室。在臭氧发生室内部分氧气通过高频高压放电变成臭氧，产品气体由臭氧出气口产出。

臭氧发生室在制造臭氧时会产生大量的热量，热量会通过冷却水带出，水冷却系统采用专业的制冷机组降温，可以充分达到降温的目的。

3、臭氧系统技术参数介绍

3.1臭氧发生器技术参数

3.2单台臭氧发生器消耗参数

注：应保证冷却水、配电的供应量有一定的盈余。

3.3臭氧系统运行功率表

注：以上功率表为臭氧系统的额定运行功率，配电须留有充足的余量。

3.4臭氧系统公用工程条件

3.4.1气源条件

3.4.2电源条件

1臭氧发生器使用380V/50Hz三相五线制电源，允许电压波动范围±5％，达不到要求2需要增加稳压装置。尽量避免与大功率及频繁启动的用电设备共用一路电源。

买方提供本系统所需的电源（380V/3ph/50Hz，220V/1ph/50Hz）引至臭氧系统各用电设备，配电须留有充足的余量。

3.4.3接地条件

1由于臭氧发生器为高压放电设备，根据GB 50169-2006《电气装置安装工程接地装置施工及验收规范》和GB 14050-2008《系统接地的形式及安全技术要求》标准的规定，2臭氧发生器的金属底座和外壳应安全可靠接地，以保证设备和人身安全。

因此，买方应在臭氧制备间内预埋接地装置，并预留接头，以便设备安装时与设备的接地端子连接。

3.4.4自控通讯

卖方预留PLC系统与买方控制系统通讯所需的接口，买方提供电缆及通讯接头。

3.4.5冷却水条件

臭氧发生器产生的热量需要释放出来，臭氧发生器冷却系统通过流过放电体外壁的冷却水来实现。任何不锈钢均对氯离子腐蚀相当敏感，特别是氯离子浓度高时需要相当重视：腐蚀的能力受水温和PH值的影响，水温越高PH越低腐蚀越快。

买方提供部分经过处理后的水，冷却水一次性用量小于等于1m³，浑浊度≤1度（NTU），压力≥0.2Mpa，温度≤25℃，COD≤50mg/L，悬浮物≤10mg/L。

3.4.6臭氧间环境要求及安装前注意事项

（1）臭氧发生器及配套设备出厂时是完整设备，未经冠宇公司许可任何人、单位不得随意拆卸设备配件、仪表阀门及管路等附件。必须保持设备的完整性。我方调试人员发现安装施工方存在以上现象时，要求安装施工方无条件复原设备，否则不予进行设备调试。
